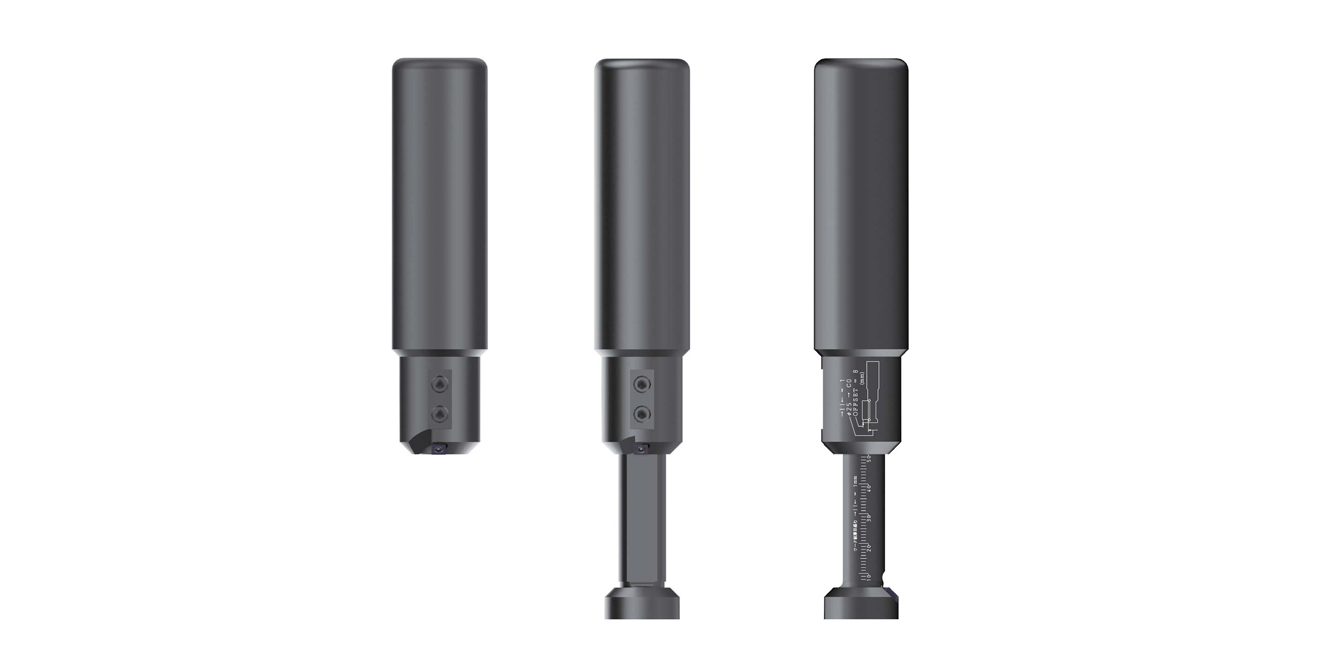

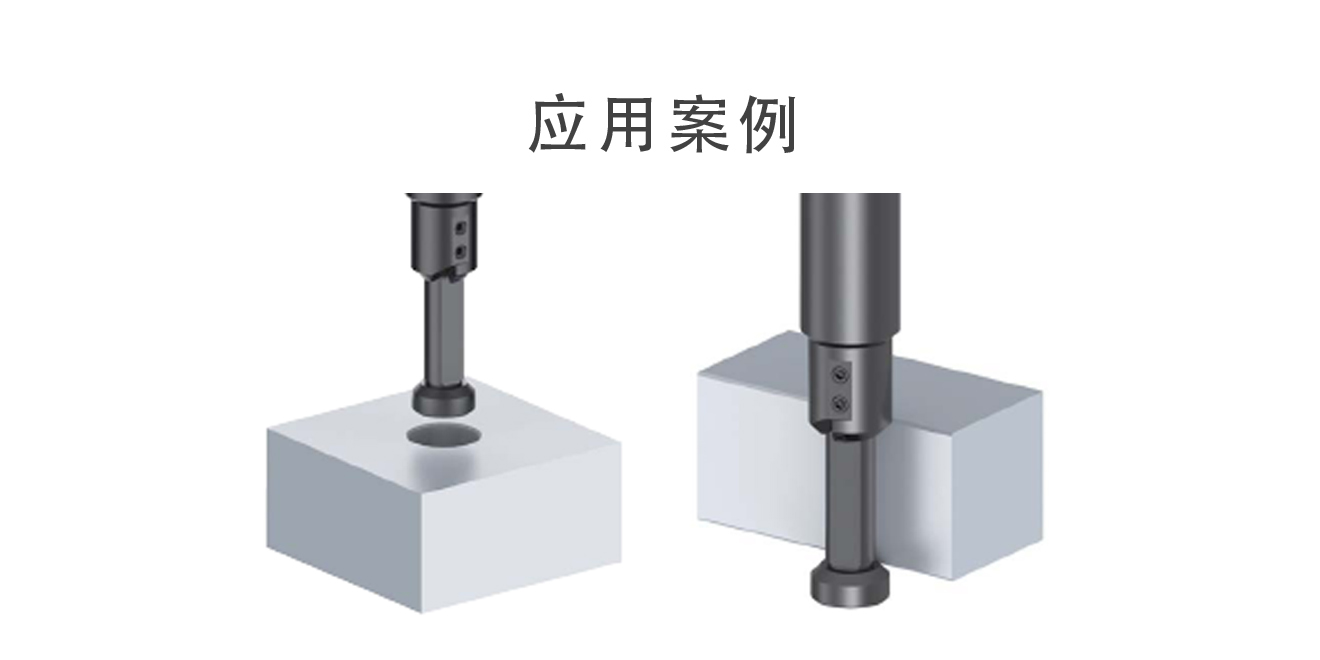

| 用途 |
|
| 特點 |
|

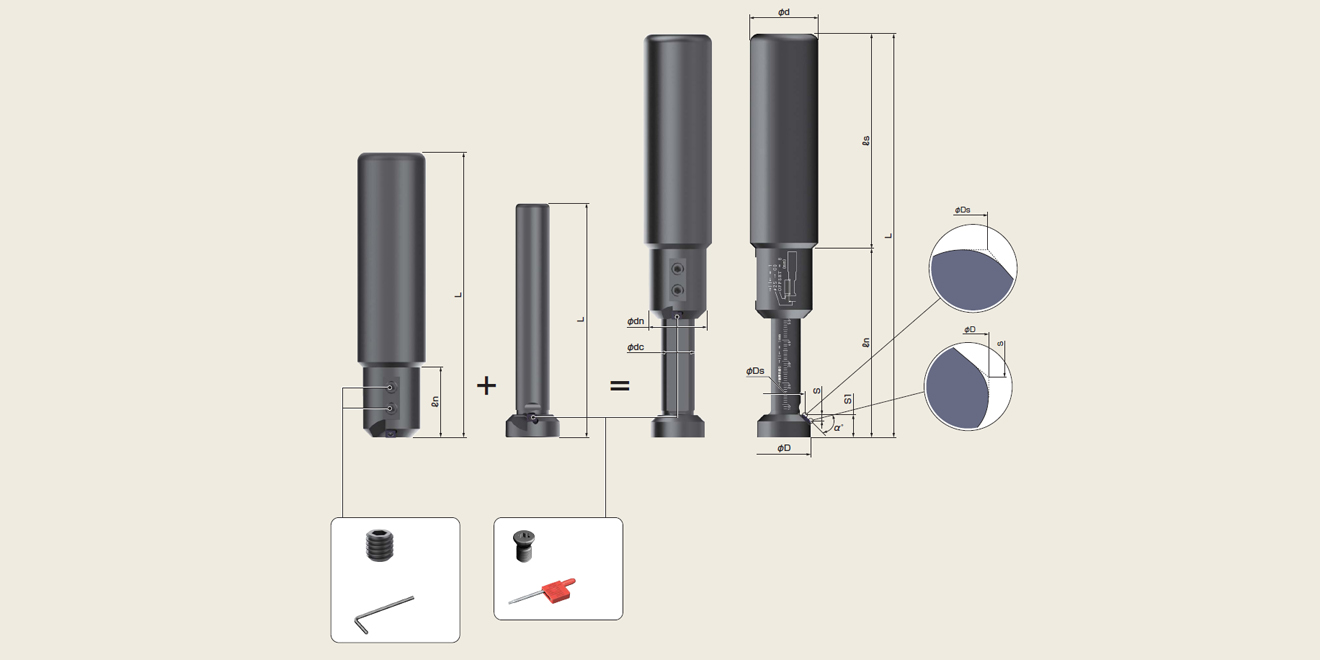

| 型號 | 刃數 | 尺寸 | α° | 加工能力 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φdn | φdc | φd | L | ls | ln | S | S1 | ||||
| WNK4525S | ※2 | 26 | 19.4 | 27 | 16 | 32 | 146-188 | 100 | 46-88 | 3.3 | 10.8 | 45° |
一般設定C3倒角 （工件厚度25mm以上用C2倒角） 厚度5-55mm（刻度8mm起） |
| WNK4525S-U | 1 | - | - | - | - | - | 132.8 | - | 32.8 | - | - | - | |
| WNK4525S-L | 1 | - | - | - | - | - | 108 | - | - | - | - | ||
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手
※UPPER和LOWER各1片刃。切削條件請按刀片數1計算
刀桿上下部位置關系設定
| 符號 | 描述 | 數值 |
|---|---|---|
| C | 倒角量 | 最大C3 |
| T | 工件厚度 | 8-50* |
| D1 | 基準加工直徑 | 25 |
| OFFSET | 校正值 | 8 |
刀桿刻度范圍8-50mm，最小刻度1mm；當UPPER和LOWER貼合時，T為5mm
使用步驟：
1、中間軸的刻度配合工件的板厚，用2個滾筒固定
2、將刀片安裝在支架上，安裝在加工機上
3、從工件底部突出支架前端的OFFSET量
4、旋轉支架開始倒角加工
※實際加工路徑以（φD1÷2-C）計算；將支架中心從工件（φD1÷2）脫離處變成C0
倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.08-0.2 | 100-200 | 3000 | NO |
AC16N |
| 合金鋼 | 0.08-0.2 | 100-200 | 3000 | NO | |
| 淬火鋼HRC~45 | 0.08-0.2 | 100-200 | 2000 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.08-0.2 | 100-200 | 2000 | YES |
AC16N |
| 鑄鐵 | 0.08-0.3 | 100-200 | 3000 | NO | |
| 樹脂 | 0.08-0.3 | 250-800 | 7000 | YES |
ZA10N |
| 鋁合金 | 0.08-0.3 | 250-800 | 7000 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※請根據工件形狀，夾具狀態，倒角量的大小和切刃位置來調節加工條件。倒角量大時，請盡量降低加工條件
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
SPEW040102 | ZA10N | 4 | 12pcs/盒 |
| AC16N |
