| 用途 |
|
| 特點 |
|

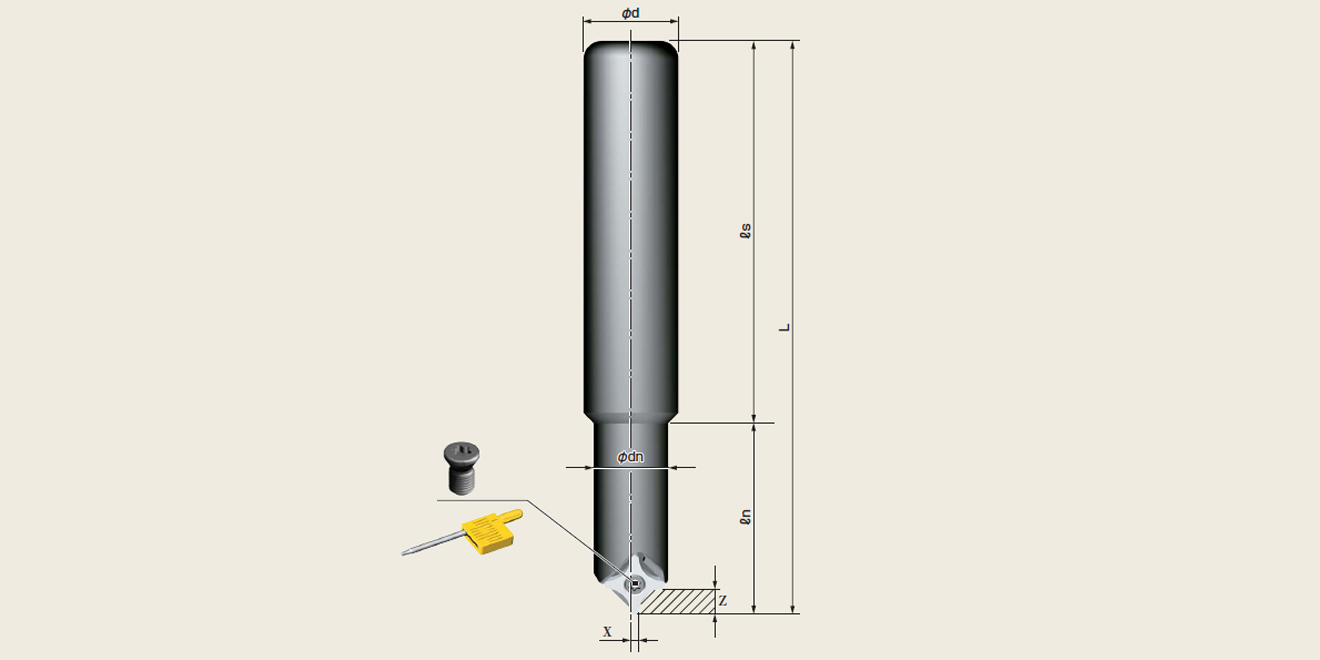

| 型號 | 刀片型號 | 刃數 | 尺寸 | 能力 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φd | φdn | L | ls | ln | φDs | φD | S | φDN1 | φDN2 | S1 | S2 | |||
| MR20-16S | S32MOZ | 1 | 20 | 15.6 | 119.61 | 80 | 39.61 | 5.15 | 15.12 | 5.1 | 5.53 | 14.66 | 0.23 | 4.89 |
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手
R1-R5倒角數值設定表
| 加工R | X軸位置 | Z軸位置 |
|---|---|---|
| R1 | 4.46 | 3.46 |
| R2 | 3.99 | 3.94 |
| R3 | 3.53 | 4.43 |
| R4 | 3.09 | 4.91 |
| R5 | 2.67 | 5.40 |

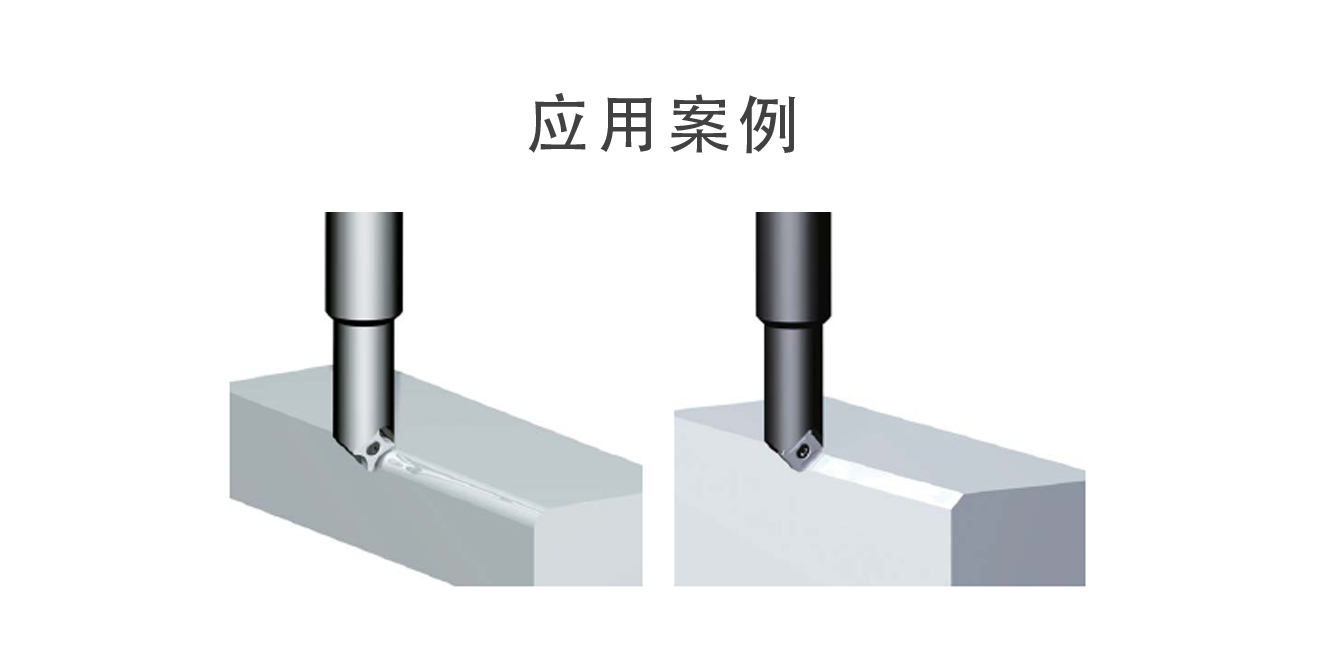

倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.08-0.2 | 100-150 | 3000 | YES |
SNEQ090308 ZA20N S32MOZ NK2001 |
| 合金鋼 | 0.08-0.2 | 100-150 | 3000 | YES | |
| 淬火鋼HRC~45 | 0.08-0.2 | 100-150 | 3000 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.08-0.2 | 80-120 | 3000 | YES |
SNEQ090308 ZA20N S32MOZ AC15T |
| 鑄鐵 | 0.08-0.2 | 100-150 | 3000 | NO |
SNEQ090308 ZA20N S32MOZ NK1010 |
| 樹脂 | 0.08-0.25 | 150-400 | 5000 | YES | |
| 鋁合金 | 0.08-0.25 | 150-400 | 5000 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
SNEQ090308-1RM | ZA20N | 8 | 12pcs/盒 |
| SNEQ090308-2RM | ||||
| SNEQ090308-3RM | ||||
| SNEQ090308-4RM | ||||
| SNEQ090308-5RM | ||||
 |
S32MOZ | NK2001 | 8 | |
| NK2050 | ||||
| AB01F | ||||
| NK1010 | ||||
| NK2020 | ||||
| NK3030 | ||||
| AC15T |
