| 用途 |
|
| 特點 |
|

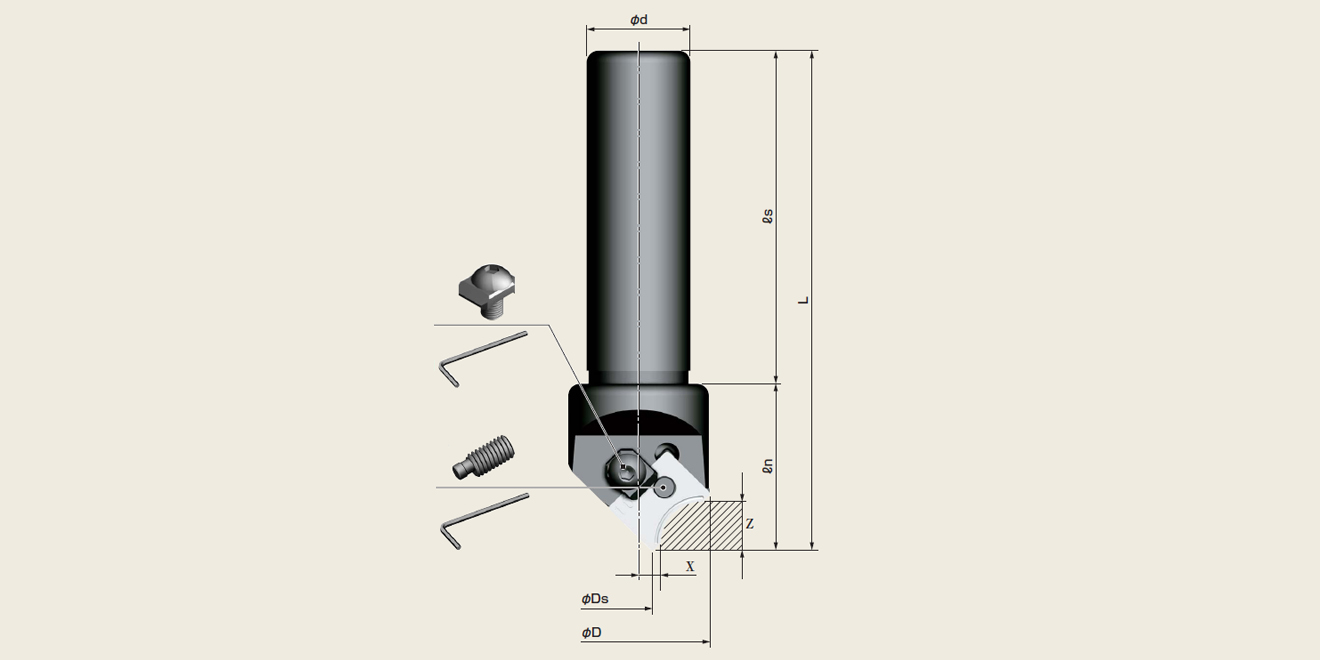

| 型號 | 刃數 | 尺寸 | |||||
|---|---|---|---|---|---|---|---|
| φD | φDs | φd | L | ls | ln | ||
| NK20-10R | 1 | 35.4 | 8.9 | 20 | 120 | 80 | 40 |
| NK25-10R | 1 | 35.4 | 8.9 | 25 | 120 | 80 | 40 |
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手
R5-R10倒角數值設定表
| 加工R | X軸位置 | Z軸位置 |
|---|---|---|
| R5 | 6.00 | 6.70 |
| R6 | 5.41 | 7.21 |
| R7 | 5.64 | 8.42 |
| R8 | 6.00 | 9.65 |
| R9 | 5.41 | 10.16 |
| R10 | 6.00 | 11.62 |
※數值可能會出現一些誤差，敬請諒解
本體（R-Nouveau 標準款，3枚刃）
| 型號 | 刃數 | 尺寸 | |||||
|---|---|---|---|---|---|---|---|
| φD | φDs | φd | L | ls | ln | ||
| NK25-70R | 3 | 69.2 | 42.3 | 25 | 130 | 90 | 40 |
| NK32-70R | 3 | 69.2 | 42.3 | 32 | 130 | 90 | 40 |
| NK32-70RL | 3 | 69.2 | 42.3 | 32 | 200 | 150 | 50 |
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手
R5-R10倒角數值設定表
| 加工R | X軸位置 | Z軸位置 |
|---|---|---|
| R5 | 22.80 | 6.80 |
| R6 | 22.25 | 7.32 |
| R7 | 22.49 | 8.56 |
| R8 | 22.80 | 9.80 |
| R9 | 22.25 | 10.32 |
| R10 | 22.80 | 11.80 |
※數值可能會出現一些誤差，敬請諒解

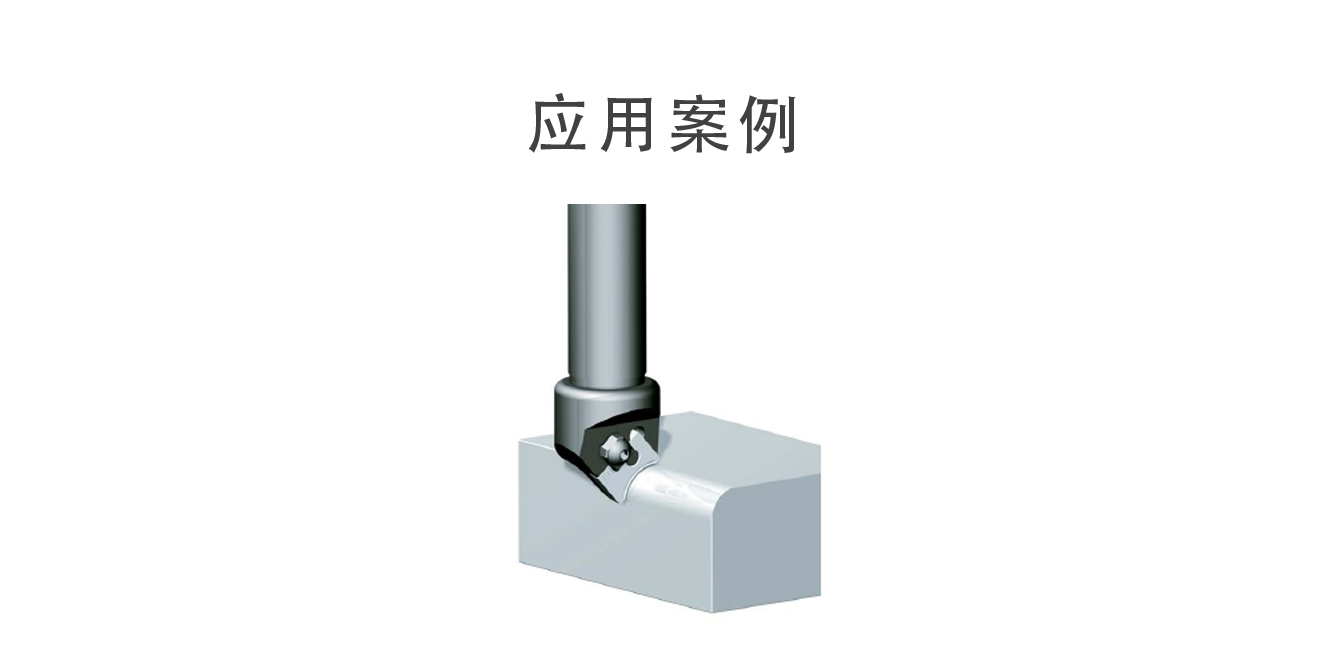

R倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | Jr款（r.p.m.） | 3刃款（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|---|
| 普通鋼 | 0.1-0.2 | 100-250 | 2500 | 1500 | YES |
N54GCR-○R NK2020 |
| 合金鋼 | 0.1-0.2 | 100-250 | 2500 | 1500 | YES | |
| 淬火鋼HRC~45 | 0.1-0.2 | 100-250 | 2500 | 1500 | YES |
N54GCR-○R NK6060 |
| 淬火鋼HRC45~65 | - | - | - | - | - | |
| 不銹鋼 | 0.1-0.2 | 80-160 | 1500 | 1200 | YES |
N54GCR-○R NK6060 |
| 鑄鐵 | 0.1-0.2 | 100-250 | 2500 | 1500 | NO |
N54GCR-○R NK2020 |
| 樹脂 | 0.1-0.3 | 150-400 | 3000 | 2000 | YES | |
| 鋁合金 | 0.1-0.3 | 150-400 | 3000 | 2000 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※請根據工作形狀、夾持狀態、倒角量的大小、切口位置來調節條件。倒角量大的時候請盡量降低條件進行加工
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
N54GCR-5R | NK2020 | 1 | 3pcs/盒 |
| N54GCR-8R | ||||
| N54GCR-10R | ||||
| N54GCR-6R(準) | NK2020 | |||
| N54GCR-7R(準) | ||||
| N54GCR-9R(準) | ||||
 |
N54GCR-5R | NK6060 | ||
| N54GCR-8R | ||||
| N54GCR-10R |
※型號中帶有“（準）”標記的指的是準規格，沒有斷屑槽
