1. NAKANISHI高速主軸常見故障現象和解決方案
|
故障現象 |
故障原因 | 解決方案原因 |
| 氣動主軸不轉 | 軸承、葉片破損 | 寄回敝司，更換軸承、葉片 |
| 氣動主軸振動、噪音大 | 氣動主軸氣缸干燥未加潤滑油 | 加裝油霧潤滑裝置 |
| 電主軸不轉 | 主軸與信號線未連接好 | 馬達信號線插頭緊緊連接控制器及馬達 |
| 馬達內部傳感器、線圈燒壞 | 寄回敝司，更換電機 | |
| 馬達轉子軸承損壞卡死 | 寄回敝司，更換電機軸承 | |
| 主軸軸承破損卡死 | 寄回敝司，更換主軸軸承 | |
| AUTO模式下未接受外部啟動信號 | 參照說明書I/O信號的旋轉標準信號啟動 | |
| 主軸噪振動，噪音大 | 主軸軸承磨損、破損 | 寄回敝司，更換軸承 |
| 主軸軸承縫隙進異物 | 寄回敝司，更換芯軸 | |
| 主軸芯軸、夾頭、夾冒撞機變形 |
清洗夾頭、夾冒；更換夾頭夾冒 | |
| 主軸精度超差 | 軸承磨損 | 寄回敝司，更換軸承 |
| 芯軸變形，撞擊凹痕 | 寄回敝司，更換芯軸 | |
| 夾頭、夾冒未清理干凈、變形 | 清洗夾頭、夾冒；更換夾頭夾冒 | |
| 控制器EA報警 | AUTO模式下外部啟動信順序錯誤 | AUTO模式，控制器先開機再給啟動信號 |
| 控制器E7報警 | 主軸冷卻未通氣 | 控制器P7切換到OFF |
| 控制器E6報警 | 馬達長時間卡死不轉 | RESET解除報警，減小進給 |
| 控制器EL報警 | 馬達與控制器不兼容 | 信號線故障、型號匹配錯誤 |
| 控制器A3警告 | 超負荷 | 刀具進給減小 |
| 控制器A5警告 | 主軸冷卻空氣氣壓過大 | 氣壓大?。?.25——0.3MPA |
| 控制器不開機 | 接錯電壓燒保險絲 | 請更換保險絲 |
| 電壓不穩燒壞電源 | 寄回敝司，更換電源板 | |
| 主軸無法加減轉速 | 馬達轉速固定 | 控制器P3設置ON |
| 主軸轉速無法達到額定高轉速 | 馬達最高轉速固定 | 控制器P4設置ON |
| 控制器顯示屏“· ”閃爍 | GEAR設置1.0以外的齒輪比 | 1.0模式下按 ↑↓ 鍵設置 需要轉速 |
| 2. NAKANISHI維修&安裝校準 |
|
日本NAKANISHI官方授權維修證書
|

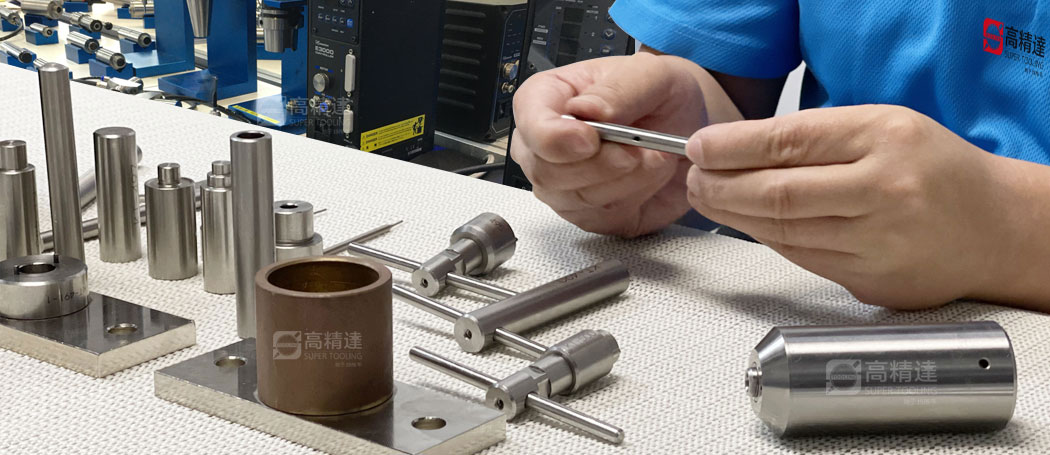

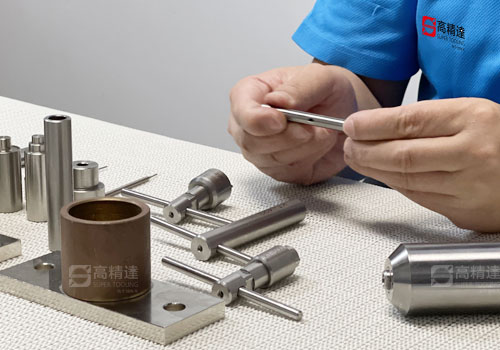

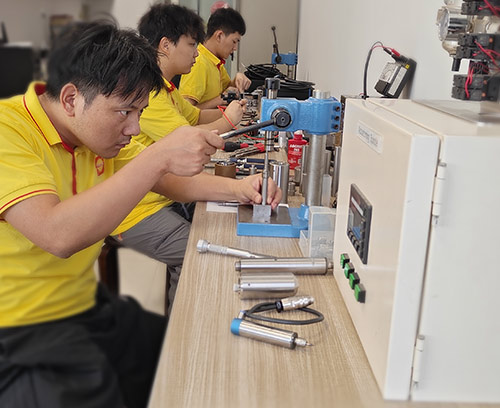

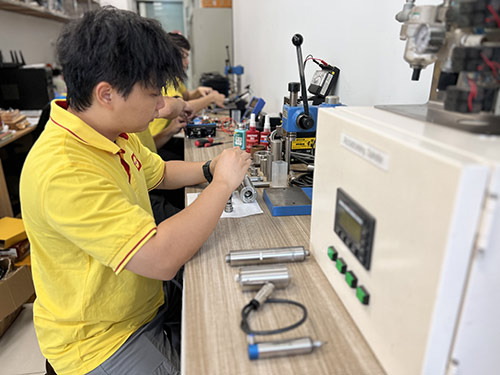

主軸拆解、清洗。裝配
|
|

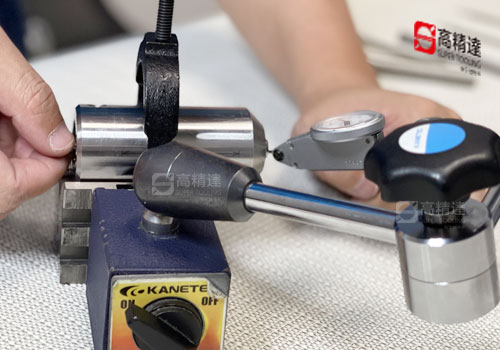

主軸調校精度
|
主軸安裝調試
|
| 3. NAKANISHI主軸應用實例 |
|
|
|
|
|

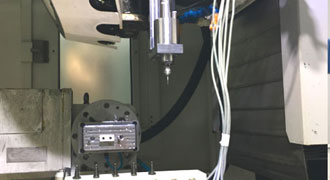

應用領域：電子設備 |

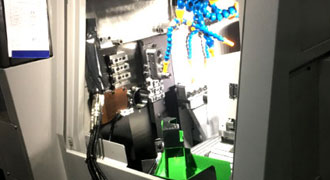

應用領域：醫療器械 |

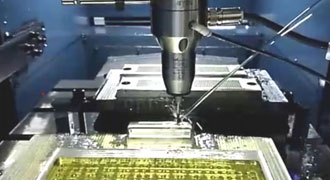

應用領域：精密模具 |
